Комплект электризуемого заграждения модульного типа модернизированный ЭЗМ-М (передвижной вариант) и ЭЗМ-СМ (стационарный вариант) предназначен для прикрытия электризуемыми заграждениями позиций войск МО, ФПС, МВД, МЧС, охраны военных и гражданских объектов.
Модификации комплекта:
1 ЭЗМ-М
Трехканальный с питанием от стационарной сети или аккумуляторной батареи, работающий на сетку 30К10 с местным и дистанционным управлением и контролем состояния линейной части
2 ЭЗМ-СМ
Трехканальный с питанием от стационарной сети или аккумуляторной батареи, работающий на сетку 30К10 с местным и дистанционным управлением без контроля состояния линейной части
3 ЭЗМ-СМ1
Трехканальный с питанием от стационарной сети или аккумуляторной батареи, работающий на сетку 30К10 с местным и дистанционным управлением и контролем состояния линейной части
4 ЭЗМ-СМ2
Трехканальный с питанием от стационарной сети или аккумуляторной батареи, с местным и дистанционным управлением, с контролем состояния линейной части по участкам, работающий на ограждение из колючей проволоки, с предупредительным ограждением
5 ЭЗМ-СМ3
Трехканальный с питанием от стационарной сети или аккумуляторной батареи, работающий на ограждение из колючей проволоки, с местным управлением и возможностью подсоединения системы дистанционного управления
6 ЭЗМ-СМК
Трехканальный с питанием от стационарной сети, работающий на ограждение из колючей проволоки, с местным и дистанционным управлением и контролем состояния линейной части.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ АППАРАТУРЫ ЭЛЕКТРОПИТАНИЯ
| Наименование параметра | Норма |
|
Напряжение однофазной питающей сети, В Частота питающей сети, Гц Напряжение источника автономного питания (батарея аккумуляторов), В Емкость батареи аккумуляторов, А ч Количество ступеней выходного напряжения в каждом канале Количество выходных каналов (фаз), шт Среднее значение выходного напряжения импульса, В а) при сопротивлении нагрузки (1000 ± 100)Ом: на I ступени на II ступени, не менее б) при сопротивлении (100 ± 10) Ом: на I ступени, не менее на II ступени, не менее Длительность импульса выходного напряжения от уровня 0,9 амплитудного значения по фронту до уровня 0,3 по срезу, мс Длительность фронта импульса выходного напряжения от уровня 0,1 до уровня 0,9 амплитудного значения, мс, не более Длительность среза импульса выходного напряжения от уровня 0,3 до уровня 0,1 амплитудного значения, мс, не более |
220 ± 11 50 ± 0,25 24 (+3/–2,5) 90 2 1 или 3 2000 ± 400 5000 1600 3000 0,05 ± 0,01 0,01 0,01 |
|
Период повторения разнополярных выходных импульсов в каждом канале, с в отталкивающем режиме в поражающем режиме: - одиночных - в пачках Количество пачек, 1/с Количество импульсов в пачке Максимальная нагрузка, Ом, не менее Максимальная потребляемая мощность, ВА |
1 ± 0,1 0,33 ± 0,033 0,01 ± 0,001 3 9 100 1800 |

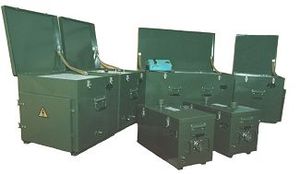

СОСТАВ КОМПЛЕКТА В ЗАВИСИМОСТИ ОТ МОДИФИКАЦИИ
| Наименование | Количество, шт., для ЭЗМ- | |||||
| М | СМ | СМ1 | СМ2 | СМК | СМ3 | |
| Блок коммутации и защиты БКЗ | 1 | 1 | 1 | 1 | 1 | 1 |
| Блок питания батарейный БПБ | 1 | 1 | 1 | - | - | 1 |
| Пульт дистанционного управления ПДУ | 2 | 2 | 2 | 1 | 2 | 2 |
| Блок формирования импульсов основной БФИ-О |
1 |
1 |
1 |
1 |
1 |
1 |
| Блок формирования импульсов дополнительный БФИ-Д |
1 |
1 |
1 |
- |
1 |
1 |
| Модуль аккумуляторной батареи МАБ | 4 | 2 | 2 | - | - | 2 |
| Устройство контроля линейной части УКЛЧ |
1 |
- |
1 |
- |
1 |
- |
| Устройство зарядное УЗ-14-28,5 | 1 | 1 | 1 | - | - | 1 |
| Изделие 30К10 ТУ 15-11-187-87 | 1 | 2 | 2 | - | - | - |
| Комплект аппаратуры коммутации, распределения и контроля |
- |
- |
- |
1 |
- |
- |
| Комплект линейной части* | 1 | 1 | 1 | |||
*Комплект линейной части изготавливается по индивидуальному проекту, разрабатываемому для каждого конкретного объекта и включает в себя:
- Предупредительное ограждение в виде забора из колючей проволоки
- Электризуемое заграждение в виде забора из колючей проволоки
- Въездные ворота (железнодорожные и автомобильные) с калитками и фонарями световой сигнализации
- Панель индикации для караульного помещения.
